?超聲波液位計
由三部分組成:超聲波換能器、處理單元
、輸出單元。
原理:超聲波液位計換能部分利用壓電陶瓷作為超聲波脈沖的發射器和接收器,當在壓電陶瓷兩端加上一定電壓的時候,壓電陶瓷受激勵振動產生超聲波脈沖,接著超聲波換能器轉入接收狀態對已收到的超聲波回波脈沖進行分析。首先需要監測接收是否是所發出的超聲波脈沖的回波,如果是,則檢測聲波的行程時間,然后由處理單元把時間轉換為距離和液位,再由輸出單元進行輸出。
超聲波液位計技術優勢:超聲波液
位計是非接觸測量方式,±0.2%精度,1-25米量程,優異的聚焦:5度聲束角,多種傳感器材質,內置全量程溫度補償。超聲波液位計測量有腐蝕(酸、堿)的介質、有污染的場合(下水道),或易產生粘附物的物質。適合于那些無法用物理方式接觸的液體。

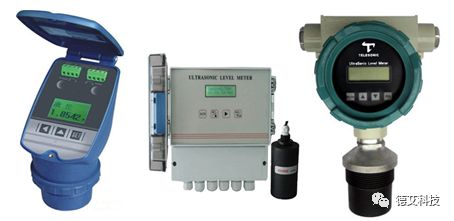

超聲波液位儀
超聲波液位儀(超聲波物位儀),適用于液體或固體的測量,最大測量范圍為20米。同時提供溫度補償4~20MADC 輸出及4位數字顯示,和面板組態等功能。DAORTI超聲波液位儀(DAORTI超聲波物位儀)具有結構簡單,性能優良,價格便宜,易于安裝維護等優點。是液位 / 料位一體化測量的最佳選擇之一。DAORTI超聲波物位變送器(DAORTI超聲波液位計,DAORTI超聲波料位計)是一種先進的非接觸式物位測量儀器,用來取代原始的各種液位計,直接安裝在被測介質的上方。它采用小功率、小盲區收發一體式進口超聲波傳感器,通過測量時間差的原理,經微處理器進行信號處理精密計算,測得液位、料位高低。超聲波液位變送器智能顯示的同時輸出標準模擬信號4―20MA或上、下限報警。DAORTI超聲波液位計(DAORTI超聲波液位變送器,DAORTI超聲波料位計)無需專業技術人員,按照面板提示設定即可應用。 |
一、超聲波液位計(超聲波物位儀)工作原理
一體式超聲波液位計/料位計是將換能器與變送器組裝成一體的超聲波物位計。DAORTI超聲波液位計安裝在罐的頂部,變送器中的微處理器發射一個電子脈沖,經轉換器轉換成聲學脈沖,這個脈沖被液面反射后進入轉換器,DAORTI一體化超聲波液位/料位計轉換器把這個返回的能量轉換成電子信號并在微處理器中計入一個脈沖,我們已知了發送脈沖和返回脈沖之間的傳播時間及聲音在空氣中的傳播速度,便能精確地計算出距離。
二、超聲波液位計(超聲波物位儀)主要技術特點:
1、應用于污水處理、電廠、化工廠、制藥廠、酒廠。
2、測量江河、廢水液位、罐裝液體液位、泥漿等。

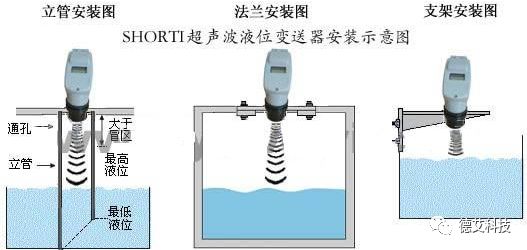

3、超聲波液位計直接安裝在被測介質的上方,非接觸式測量,環保、安全、方便。
4、超聲波液位計內置溫度補償,測量精度高,運行穩定。
5、一體化設計外型美觀大方、安裝使用方便。
6、現場數字化顯示液位高低,可實現信號遠距離傳輸。
7、輸出4—20MA工業標準模擬信號,上、下限報警。
8、配接顯示控制儀表可實現液位(物位)的自動控制。
9、有掉電保護功能,突然掉電信息不會丟失。
10、DAORTI超聲波液位計有防止假信號干擾功能。
